Шукаю повишайку для esp32, яка зможе працювати нормально від 2х18650 підключених паралельно (через бмс), в мене був TPS61088, в один момент він просто почав видавати той самий вольтаж що був на вході, і більше на цю плату я не надіюсь, перед ним стоїть запобіжник 2,5а, але це з запасом, так шо 2а також має бути норм, на ринку хз шо робиться, так шо кращє запитаю хто вже мав з тим справу

Пс, да треба 5в, є ще модулі поверх яким треба вони

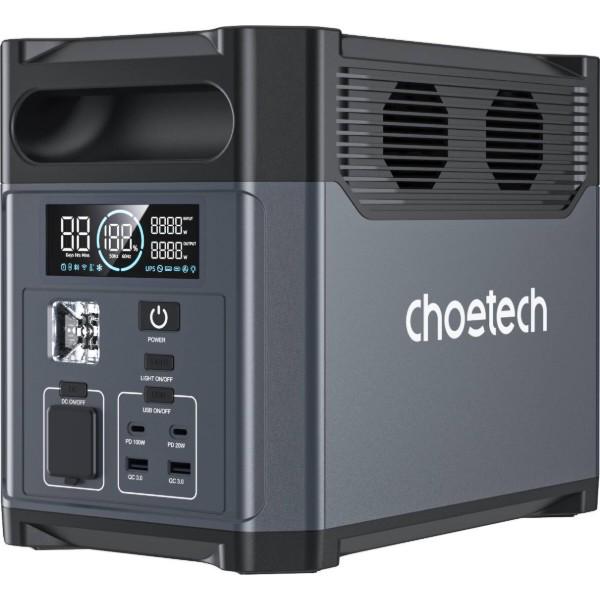

Маю таке: Choetech BS061 1024Wh 1200w

Є характеристика:

Вхідні інтерфейси DC (200 Вт) / XT60 (200 Вт)

Питання: чи можу я підключити до цієї зарядної станції 2 панелі по 460 Вт? Наскільки я розумію станції байдуже потужність сонячних панелей вона буде брати максимум 200Вт, а інше не важливо, головне не перевищувати вольтаж. Я все правильно розумію - чи панель потрібно підбирати до 200 Вт?

сиджу намагаюсь вручну тактову частоту налаштувати на spi, згорнув консоль, зайшов через кілька хвилин, а воно вже шось міряє, лол

з початку літа працюю кожен день мінімум по дві години над цим проєктом починаючи з розведення плати у KiCad і коду на ESP IDF, закінчуючи цим чудовиськом на фото, нарешті побачив що хоча б вимірювальні канали живі, хоча роботи дофга ще

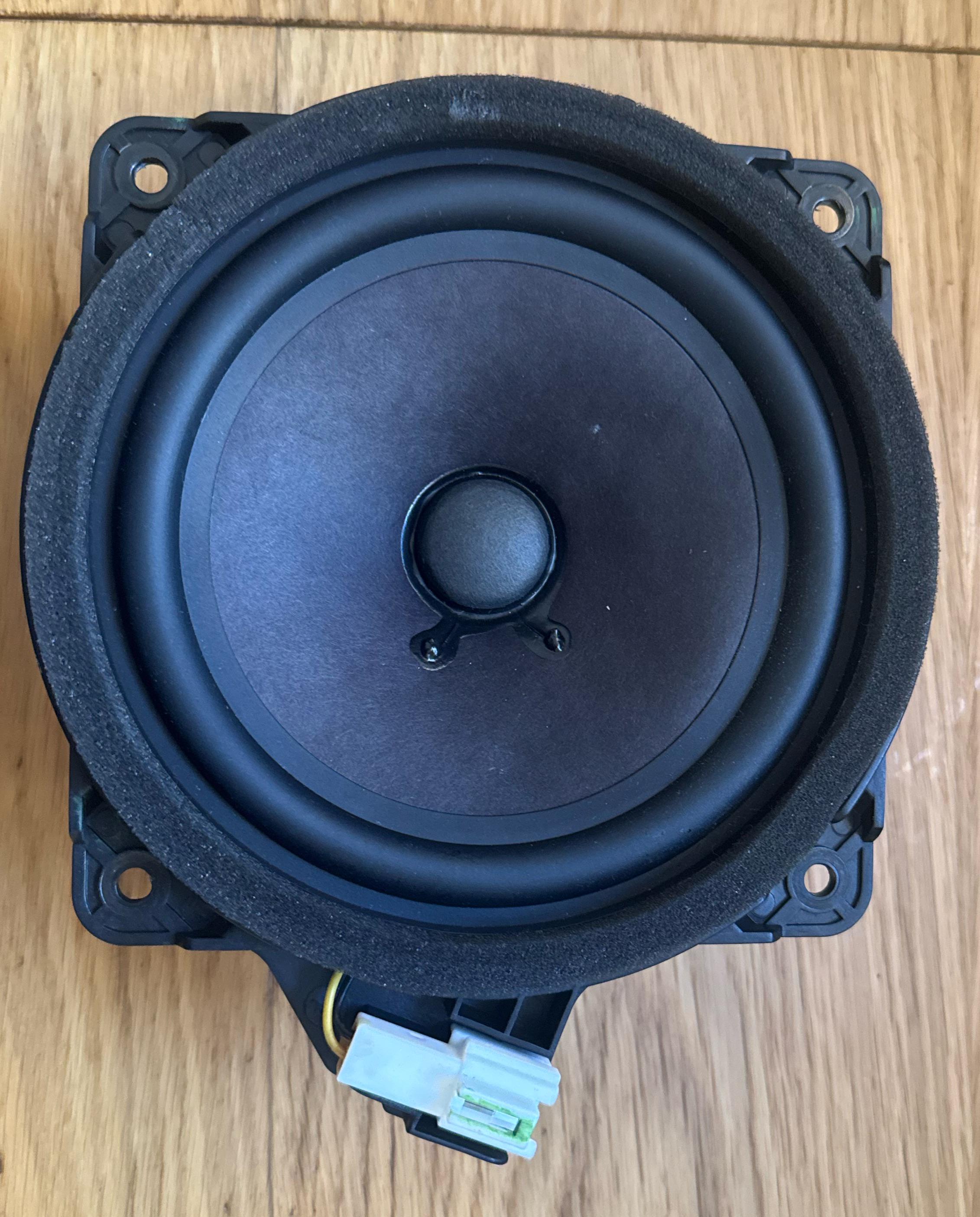

Є автомобільна колонка фізично стан ідеальний - візульно ніяких дефектів, але був хрип на низьких частотах. Не знаю що з нею робити. Воно лікується якось? Шкода викидати … і не знаю чи таке комусь потрібне під відновлення

Колись купляв за 4500 грн, два роки назад. Відкатав багато каток в Валорант в них, звук гідний дуже круті навушники. Недавно перестав працювати мікрофон…немає коли тим займатись тому хочу їх комусь віддати за пару гримнів.

Виникла потреба перевірити можливості цього модуля та подивитись на що він спроможний. Він побудований на чіпі XPM52C — це синхронний buck-конвертер, який обіцяє видавати аж до 65 Вт на виході. Моя версія не брендована, але трапляються й дуже схожі з маркуванням CKCS U1E, які мають якісніше виготовлену плату та зручні пази для кріплення.

Чип підтримує широкий спектр протоколів, включаючи USB PD 3.1, Qualcomm QC 2.0/3.0/3.0+, Huawei FCP/SCP, Samsung AFC, VOOC 2.0/4.0 та інші, що забезпечує універсальну сумісність. Основними особливостями є підтримка вхідної напруги до 31 В, вихідна напруга в діапазоні 3,3–21 В, вбудована технологія XPD-LINK™ для інтелектуального керування живленням, а також повний набір захисних механізмів (від перенапруги, короткого замикання, перегріву тощо). Завдяки своїм характеристикам, XPM52C є комплексним рішенням для автомобільних зарядних пристроїв, портативного обладнання та інтелектуальних розеток.

Мені потрібно лише QC/PD і він це справді вміє.

Для вимірювань я використовую власний модуль на базі сенсорів INA226 та кількох датчиків DS18B20, що дозволяє одночасно фіксувати й електричні параметри, і температуру. Усі сенсори підключені до мікроконтролера ESP32, а в ролі електронного навантаження виступає Atorch DL24. Обидва пристрої під'єднані до комп'ютера і керуються за допомогою Python-скрипта.

Алгоритм тестування виглядає так:

1. На початку тесту за допомогою PD-тригера я виставляю потрібну вихідну напругу.
2. Python-скрипт задає початкове навантаження на DL24 (починаючи зі 100 мА) і робить паузу на кілька хвилин для стабілізації модуля.
3. Після цього скрипт протягом кількох хвилин записує серію вимірів напруги, струму та температури.
4. Далі навантаження (струм) збільшується на один крок, і попередні дії повторюються.

Ці ітерації тривають, аж поки модуль не піде в захист — тобто коли напруга або струм на виході падають до нуля. Зважаючи на паузи для стабілізації, один повний цикл такого тестування займає кілька годин.

Разом з ККД заміряв ще й нагрів елементів - використав пару термодатчиків: один був встановлений на самій мікросхемі, а другий — на котушці.

Котушку також варто враховувати, бо часто на ній відбуваються помітні втрати енергії (а на асинхронних перетворювачах додатково доводиться перевіряти зворотний діод). Хочу попередити, що тестування тривало досить довго, тому температурні дані мають певний розкид через зміну зовнішньої температури в приміщенні під час тесту на столі.

Проте головна тенденція очевидна: навіть при повному навантаженні модуль не перегрівається. На котушці зафіксовано лише 70 градусів, а це доволі мало.

Перші симптоми: модуль не запускається, але присутній вхідний струм біля 110 мА. Подальші дослідження показали що не запускається ліва мікросхема LT8930, та, яка ближче до вхідних клем. На вході VIN (вивід 7) присутня напруга, така ж яка на вході модуля. На виході intvcc (вивід 8) напруга 5 В відсутня. Далі знайшов що ланцюг від вивода 8 знаходиться у короткому замиканні на GND, а струм 110 мА - це внутрішне обмеження стабілізатора 5 В у мікросхемі LT8930. Знашов що від цього вихода живиться ще одна маленька мікросхема (скоріш за все це LM358) і біля обох мікросхем є керамічні конденсатори, ці елементи були випаяні і перевірені, вони справні, а замикання залишилося на платі. Які ще частини схеми живляться від цього вихода, що ще перевірити?

Взяв саме цей пульт тому що використовую тв-бокс на старому смарт-тв і для цього діла потрібні два пульти, а так як на цьому пульті є 4 ІЧ кнопки які можна запрограмувати вибрав його. Після того як підключив та налштував виявив що після простою ІЧ кнопки не працюють. Після хаотичного нажимання по кнопках ІЧ режим знову працює але після простою знову перестає і процедуру потрібно повторювавати. Було таке що пульт по блютуз перестав працювати а ІЧ кнопки навпаки працювали без нарікань. Спочатку думав можливо пульт бракований здав його, замовив у іншого продавця і зовсім іншу ревізію ситуація та сама. Можливо хтось стикався з таким і може щось порадити.

Є пластиковий кейс від невеликого синтезатора, на якому було soft grip(м'яке на дотик) покриття, яке з часом перетворилося на брудний клей. Розчиником знялося старе покриття, воно стало все в розводках але принаймі краще ніж до того, вирішив спробувати IPA щоб і ці розводи забрати, але від контакту з ізопропидовтм спиртом знявся праймер (грунтовка з пластику) в одному місці і проступив сам пластик. Хочеться віднгвити це все до заводського стану більш менш можна і без soft grip щоб мало якись людський вигляд

1. Варіант: Я думав забрати старий праймер, і зішкурити пластик до 2000 grit. Нанести праймер балончиком в 3 проходи, потім текстуровану фарбу теж в 3 проходи. Але не знаю, які це фарби потрібні під це (дивився трохи, як реставрують бампери машин, то подумав, що тут мало б теж спрацювати). І чи потрібен лак в таких випадках? (напркилад https://www.youtube.com/watch?v=Cn0ZILNkL6o )
2. Варіант: зішкурити пластик і відполірувати його. Але ця штука має бути трохи стійка до царапин, тому не знаю чи це добра річ

Якщо хтось має поради або займався чимось таким, то буду вдячний за допомогу. Наразі корпус виглядає, ніби пару років на смітнику валявся, хоча і в ідеальному стані щодо механічних пошкоджень. Важливий якісний кінцевий результат, тому дякую за поради.

Створив програму Tone Slapper яка дозволяє завантажити власні звукові промпти на Bluetooth навушники. Наразі підтримує модель JBL Tune 720BT, якщо я побачу що в людей є інтерес де цієї програми то додам інші моделі і функціонал.

Програма повністю безкоштовна і має відкритий код, також вона є портативна тому її не потрібно встановлювати, просто завантажуєте .exe і користуєтеся.

В репозиторії є 1 пакет звуків які я створив для 720bt, вони використовують звуки а не голос і допомагають легше розрізнити промпти Power On та Power Off, які в оригінальній озвучці обидва звучать як Power Oughh.

Користуйтеся і пишіть фідбек та побажання.

Використовуйте на власний ризик, це не є офіційне ПЗ JBL.

https://github.com/Tselovanskyi/ToneSlapper

Я вивчаю мікро контролери arduino та esp 32. Маю невелику кількисть свої проектів, та я хочу перейти на новий рівень, на raspberry pi. Хочу створити Cyberdek але грошей на це немає. І я шукав який підробіток та роботу але ніде не хочуть брати(мені 14). Думав продавати Cardputer ADV але мені шкода його продавати. Гроші в батьків на це просити не хочеться. І не знаю де їх взяти. Що порадите зробити щоб заробити гроші?

Привіт усім, щось я помітив, що на виїздах з друзями на природу не хватає музики, тому вирішив нарешті виправити цю ситуацію і взяти якісну портативну колонку. У всіх кого раніше питав, і те що прочитав у відгуках, то всі радять JBL, але чесно кажучи, трохи загубився в їхньому асортименті, бо на GRO побачив, що моделей зараз просто тьма і важко зрозуміти, що краще підійде для універсального використання. Хотілося б щось не надто громіздке, щоб можна було без проблем кинути в рюкзак, але при цьому щоб на вулиці вистачало гучності і баси не перетворювалися на якесь бубніння, а ще бажано нормальна автономність. Може, хтось тут вже проходив через такий вибір і може підказати, на які моделі реально варто дивитися, а які краще не брати, якщо основний сценарій це такі виїзди плюс інколи просто слухати музику вдома?

Всім привіт! Чи хтось замовляв останнімс часом щось на PCBWAY? Цікавить PCBA, щоб одразу отримати зібрану плату, але коли готуюсь оплатити замовлення, єдину опцію доставки яку я бачу - DHL, а платити таку ж ціну за доставку, як і за всі плати + збірку + компоненти трохи душить жаба, да і гарантія доставки за пару днів мені погоди не робить, бо відправити вони зможуть це все аж в вересні, тому що буде 20 днів + 2 дні, що 20 днів + 20 днів, сильно великаої різниці для мене наразі немає. Там є ще опція "Other Shipping Way", але я так розумію це має сенс якщо є якісь партнерські компанії доставки. На тому ж JLCPCB, є супер дешевка доставка Special Air Line, але на PCBWAY я такої опції не бачу. Я б і замовив на JLCPCB, але вони не надають послуги PCBA для України. Тому питання, як ви замовляєте щось з PCBWAY?

Вітаю, не маю досвіда роботи в embedded, та не маю можливості виїхати в інше місто окрім Дніпро для пошуку роботи. Чи реально знайти віддалену роботу для джуна у embedded? Нажаль не можу сказати стек технологій що знаю, бо тільки зараз почав думати над тим куди працювати, і гадаю що embedded можливо було би файним варіантом у зв'язку з перенасичення ринка в інших галузях ІТ. Я думав вивчити необхідний стек за 6-12 місяців і піти щось шукати. Дякую за відповідь.

Перейшла на Ultra. Але думаю продати , щоб не лежав без діла, Samsung S24 Plus 512gb МарблГрей. За скільки його можливо продати так, щоб не за безцінь, але щоб купили? Просто по трейдіну мені за нього в Комфі дають 14к грн, і я ось думаю яка його реальна ціна...

Зібрав трохи корисної інформації по темі. З чого почати, бо дехто цікавився, але я цим займаюся як хобі час від часу, коли трапляються якісь цікаві прості девайси.

1. Вивчіть базу роботи з лінуксом: https://labex.io/linuxjourney
2. https://www.hardbreak.wiki/ (тут описані основні вектори атак, і базовий речі для атак)
3. Відео на ютубі, тут трохи детальніше: https://www.youtube.com/@MakeMeHack
4. Хоча б навчитися читати код в С і розуміти його. Бажано вміти писати якісь базові скрипти Python/Rust/C що там ближче до душі т.п..
5. Робота з дизассемблерами / декомпіляторами типу Ghidra/ Binary Ninja/ Rafale / Ida Pro

В принципі список можна ще дуже довго продовжувати що ще було б варто знати і зажди буде чогось ще бракувати, але можна застряти на етапі, що постійно вивчаєш щось і нічого не робиш бо замало знань, тому тут більш поможе 2 речі:

1. Хардвер-практика: купляти різні старі прилади і їх досліджувати (купляти варто старіші, недорогі прилади яких не шкода якщо ви щось там зробите). Далі вивчати речі по ситуації. І приймати той факт, що не все вийде, але завжди варто пробувати щось і робити висновки. Дуже важливо все документувати, робити нотатки і т.п. Наприклад записати модель чіпа, найти лінку на його документацію, якщо щось виходить то команди
2. СTF ігри - з безкоштовних PicoCTF раджу, хоча деякі задачі там навіть на початковий рівень можу бути заскладні. І сконцентруватися на речах, які більше під хардвер підійдуть (не займатися зламом веб-аплікацій, наприклад, а більше: forensics, reverse engineering, cryptography). Якщо ви затряли, шукаєте, як різні люди вирішили цю задачу, пробуєте цей метод практично повністю самі реалізувати. Ніколи не читайте просто: подивіться відео — і все. Ви так нічого не вивчите, чи запам’ятаєте. Все варто пробувати руками. Що ще корисно робити, це завести блокнот і робити корисні нотатки (корисні тулзи команди і т.п.)

Навіть якщо ви щось зробили за допомогою LLM (ChatGPT), то дуже-дуже важливо всі кроки пройти самому, бо по-іншому ви нічого не навчитеся. І взагалі користуватися ним тільки для пошуку інформації, генерації ідей векторів атак, а все решта пробувати реалізовувати самому. Бо якщо всю роботу буде він робити ніяких скілів ви не здобудете ніколи

Як сам процес відбувається:
Mat Brown https://www.youtube.com/@mattbrwn

Конференції де можна найти цікаві кейси (напрклад як взамувався Xbox):
https://www.youtube.com/@defconhardwarehackingvilla5152
https://www.youtube.com/@REverseConf

Можливо курси, відео чи книга з практичною частиную. Що на вашу думку краще ? Маю дуже загальні знання і навички пайки на рівні спаяти 2 проводи. Хочу трошки розбиратись в схемах та платах. Дуже дякую.

Хочу зібрати перетворювач у simulIDE і затестити, ну і потім вже спробувати зібрати з реальних компонентів. Поки ще не освоївся з цією прогою тому хотів би почути поради щодо збірки. Те що є на зображенні не є працюючим, і я ніяк не можу зрозуміти як саме потрібно реалізуати ШІМ через транзистор. Варіант поставити кнопку замість транзистора працював і також працювало коли кнопка керувала транзистором, але хочу щоб було саме через ШІМ.

Хочу розповісти про кілька прикладів того, як відкриті проекти допомагають, а часом і рятують життя людей.
Першим буде відомий багатьом радіоаматорам NanoVNA, кішеньковий векторний аналізатор ланцюгів. Вперше прилад такого типу випустила, наскільки знаю, американська фірма MFJ, багато років відома своїми вимірювальними приладами та аксессуарами до радіостанцій, але на жаль минулого року вони закрилися. Це було ще у 80-х роках, звісно ніяких кольорових РК єкранів та літієвих акумуляторів тоді ще не було. Тому їхній пристрій ще не малював графікі, а міряв параметри на одній частоті, яка змінювалася вручну за допомогою механічного КПЄ, як у старих радіоприймачах. Значення частоти він показує на простому РК індикаторі, а КСХ, вхідний опір та інші параметри на двох стрілкових індикаторах. Але головний вимірювальний вузол у нього вже такий самий як і у сучасних приладах, міст з резисторів та синхронний детектор його розбалансу. Потім у нас в країні набули деякої популярності прилади від вітчизняної компанії RigExpert, які вже мають графічні РК єкрани та вміють малювати графіки параметрів по частоті. Хоча їхня популярність і обмежувалася високою ціною, відсутністю технічної підтримки та тотальною закритістю щоб максимально завадити самостійному ремонту у разі якоїсь проблеми.
І ось тут на сцені з'являється проект NanoVNA. Це не була фірма із готовими виробами, це відкритий проект, який хтось виклав на Гітхабі вільно для усіх. Схема, плата, вихідні коди програми, усе що треба щоб кожен бажаючий міг його зібрати. І таких бажаючих звісно виявилося дуже багато! Настільки, що цю тему підхопили китайці і запустили масове виробництво і тепер такий прилад може купити хто завгодно і недорого. І ще, на відміну від попередніх приладів, він має другий порт, без генератора та моста, там тільки навантаження та детектор. Це дозволяє додатково міряти АЧХ, ФЧХ, затримкі та фазові зсуви, перевіряти лінії передачі та фільтри. Ці базові версії вміщуються у кішені, мають діапазон частот до 900 МГц, роздільну здатність графіків 100 точок, вбудованого акумулятора вистачає на кілька годин автономної роботи.
Звісно ж такий популярний проект не стоїть на місці і існують багато наступних моделей, більш досконалих та крутих. Фото 2 - один з таких варіантів, більший за розмірами, який має діапазон вже до 6 ГГц та більший єкран з роздільною здатністю графіків 200 точок. Також він має гніздо для карти пам'яті, куди можна зберігати налаштування та дані калібровки. Саме така модель зараз нерідко використовується у війську для перевірки антен, кабелів та багато чого іншого.
Фото 3 - прилад ззовні схожий, але насправді це зовсім інше. Це TinySA, кішеньковий спектроаналізатор. А чому настільки схожий? Просто багато компонентів та деякі частини коду взяті з того ж NanoVNA, у вільних проектах це звично та природньо. На фото базова модель, маленька і до 900 МГц. Більші за розміром та діапазоном TinySA Ultra зараз популярні серед військових, оце і є приклад того, як відкриті вихідні коди рятують життя!
Фото 4 - найкрутіший та найдорожчий прилад з цієї серії, LibreVNA. Він не має єкрану та акумулятора бо зроблений у форматі приставки до комп'ютера. Товстий фрезерований корпус тут не розкіш, а необхідність для гарного єкранування та тепловідводу. Два повноцінні рівнозначні порти, діапазон до 6 ГГц, роздільна здатність графіків 500 точок. Має три режими роботи: векторний аналізатор, спектроаналізатор та генератор сигналів. Такі об'єми обчислень у реальному часі не тягне навіть досить потужний мікроконтролер, який там стоїть, тому на додачу до нього там ще є і ПЛІС, у якій реалізовані початкові стадії обробки сигналів. І це також відкритий проект! Ніякої корпоративної жадібності, доплати за назву та "запланованого старіння", він повністю виправдовує свої гроші та необхідний для кожного, хто в темі, радіоаматора чи військового спеціаліста
